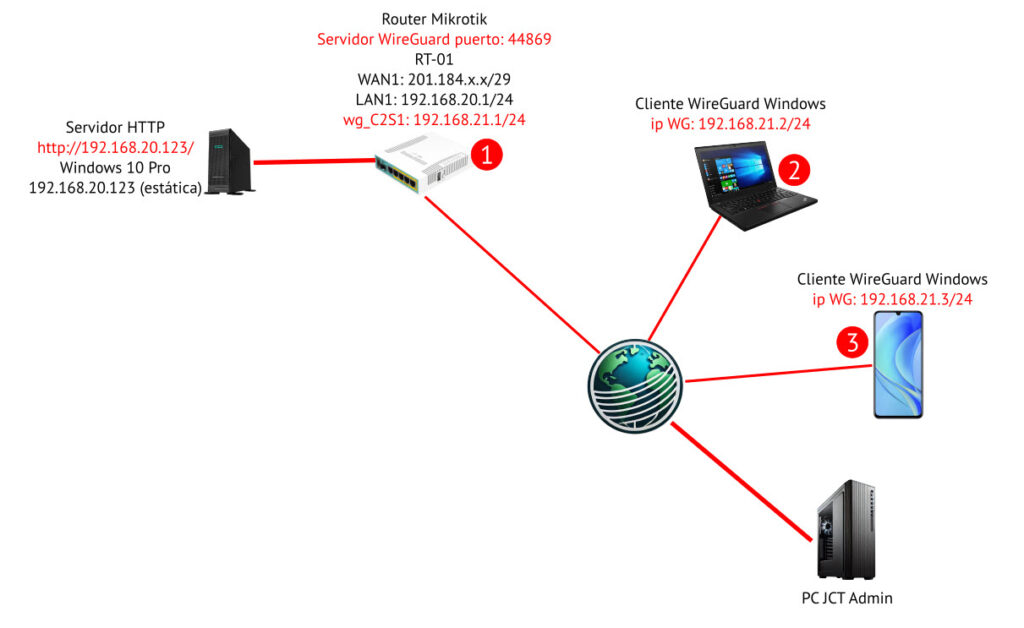

Escenario

Video

Configuración en mikrotik y clientes

A continuación mostramos el paso a paso para realizar la configuración de un servidor vpn WireGuard y vemos cómo realizar la conexión desde dispositivos Windows y dispositivos Android.

Requerimientos:

- Router mikrotik configurado con al menos una red interna, salida a internet e ip publica

- un dispositivo al cual podemos realizar pruebas de conexión, en este caso hacemos uso de un servidor web.

- Dispositivos tipo cliente Windows y Android para probar la conexión.

Pasos

Paso 1 : Mikrotik - creación de interfaces wireguard

Ejecutar el siguiente comando o hacer la configuración por medio de winbox

/interface wireguard add listen-port={1-65535} name=wg_C2S1

Paso 2 : Mikrotik - Asignar dirección ip a la interface recien creada

/ip address add address={ip/mascara} interface=wg_C2S1

Paso 3 : Mikrotik - Identificar la clave pública.

ejecutar el siguiente comando

/interface wireguard print

Flags: X - disabled; R - running
 0  R name="wg_C2S1" mtu=1420 listen-port=44869 private-key="kH58V***L+SHg=" public-key="crwkuE***PU0bUCY="

Paso 4 : Mikrotik - Creación regla de firewall para el puerto wireguard

/ip firewall filter add action=accept chain=input comment="IN - P - Conexiones WireGuard wg_C2S1" dst-port={puerto_interface_wireguard} protocol=udp place-before=0 in-interface=WAN1

Paso 5 : Cliente windows - Instalación cliente y configuración

Descargar desde Wireguard Añadir tunel vacío

[Interface]
PrivateKey = {valor_autogenerado_por_el_cliente}
Address = {ip_cliente}

[Peer]
PublicKey = {valor_obtenido en paso 3}
AllowedIPs = {Redes_Del_Tunel,Red_LAN_Remota}
Endpoint = {dispositivo:puerto}

Tomar nota de la Clave pública

Paso 6 : Mikrotik - Creación peer para cliente windows

/interface wireguard peers add allowed-address=IP_Remota_Cliente/32 interface=wg_C2S1 public-key="llave_publica_del_Cliente"

Paso 7 : Cliente windows - Conexión tunel y prueba comunicacion a servidor

Realizamos la conexión del túnel y se hace prueba de comunicación hacia el servidor

Paso 8 : Cliente android - Instalación cliente y configuración

Nombre: Un nombre para la interfaz.
Clave privada: Se genera desde la misma aplicación al tocar en las fechas circulares.
Clave pública: También se genera al generar la clave privada.
Direcciones: La dirección IP que se le va a asignar a este extremo de la interfaz. Luego tocar más abajo sobre "Añadir par".
Ingresar la clave pública obtenida en el Mikrotik al crear la interfaz.
Especificar la dirección IP y el puerto de la interfaz del router Mikrotik donde se estará escuchando para realizar las conexiones de los clientes.
Se especifican las redes permitidas o las direcciones IP únicas permitidas a través del túnel.
Guardar la configuración pero aún no tratar de hacer la conexión.

Paso 9 : Mikrotik - Creación peer para cliente android

/interface wireguard peers add allowed-address=IP_Remota_Cliente/32 interface=wg_C2S1 public-key="llave_publica_del_Cliente"

Paso 10 : Cliente android - Conexión tunel y prueba comunicacion a servidor
